自力式壓差調節閥不需外來能源依靠被控介質自身壓力變化進行自動調節，自動消除管網的剩余壓頭及壓力波動引起的流量偏差恒定用戶進出口壓差，有助于穩定系統運行，特別適用分戶計量或自動控制系統中。

　　安裝要求

　　1、自力式壓差調節閥分為供水式、回水式和旁通式三種。一般安裝在回水管上，閥門上的導壓管與供水管連通；也可選用送水管安裝式，但不能互換。其中的旁通式自力式壓差調節閥在額定壓差范圍內為關閉狀態。

　　2、自力式壓差調節閥可水平安裝，也可垂直安裝。

　　3、導壓管連接頭的尺寸一般為1/2″管螺紋，安裝時應在供水管上設置變徑管接頭或焊接管接頭。

　　4、可調型自力式壓差調節閥有一個調節壓差的旋鈕，調節旋鈕可使壓差設定值增大或減小。

　　5、安裝位置應按照產品說明書要求設置直管段。

　　6、在安裝自力式壓差控控制閥前還因在此閥前加裝過濾器，以免堵塞。

　　使用方法

　　1、介質流動方向應與閥體箭頭方向一致；

　　2、自力式壓差調節閥應安裝在回水管上，閥上接導壓管，導壓管的另一端與供水管連接，建議在導壓管供水端安裝1/2"球閥，以便啟動消除堵塞功能；

　　3、在導壓管前的供水管上應安裝過濾網，避免水質太差造成該閥失去自動調節功能；

　　4、供水管和該閥前的回水管應分別裝設壓力表，便于調節控制壓差；

　　5、如發現該系統流量過大或過小，可能的原因是管道元件安裝時的雜物卡阻在閥塞上，可將1/2"球閥關閉3—5分鐘，這時如果是較輕堵塞，即可自動消除，如還不能消除，則要拆開閥門檢查消除堵塞物；

　　6、控制壓差調節方法：逆時針方向調節調壓閥桿，觀察壓差

　　產品要點

　　1、自力式壓差調節閥選用主要控制參數為：公稱直徑、壓差控制范圍、設計公稱壓力、介質允許溫度范圍、控制精度等。屬動態平衡閥。

　　2、對變流量水系統，在其中某兩點要求壓差恒定的位置，安裝自力式壓差調節閥，即可消除該被控系統內部用戶進行流量調節引起的干擾，也可消除外部網路壓力波動對被控系統的干擾，使被控系統在較穩定的工況下運行，達到保證供暖（空調）質量和節約能源的目的。

　　3、在動態控制的管網系統中，如末端為變流量系統，應設置自力式壓差調節閥，以保證被控系統始終在額定壓差下正常工作。

　　4、變流量系統的水平支、干管入口處以及在安裝有溫控閥或調節閥等的動態系統的支、干管入口處，安裝自力式壓差調節閥可使被控環路供、回水管之間的壓差保持恒定。

　　5、應按照通過流量和工作壓差范圍來選擇自力式壓差調節閥（注意：由于多數產品的工作壓差范圍比較窄，如果超出了工作范圍，就將失去控制作用），而不應直接按照管徑選擇閥門規格。

　　6、室內供暖為雙管系統的計量收費系統，熱力入口應設自力式壓差調節閥。兩端壓差不宜大于100kPa，不應小于8kPa。

　　7、如壓差控制閥的實際工作壓差超出產品工作壓差范圍，應采用等其它調節設備進行初調節。

　　8、通常自力式壓差調節閥沒有關斷功能，需要增設關斷閥門。

　　9、要注意防止水中的雜質阻塞閥門的毛細管或膜盒部件，必要時閥前設水過濾器。

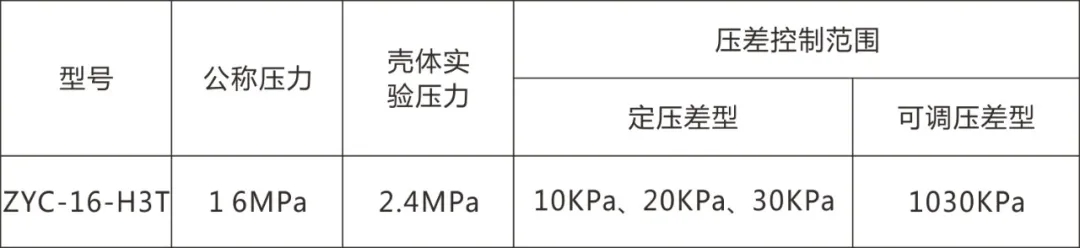

　　技術參數

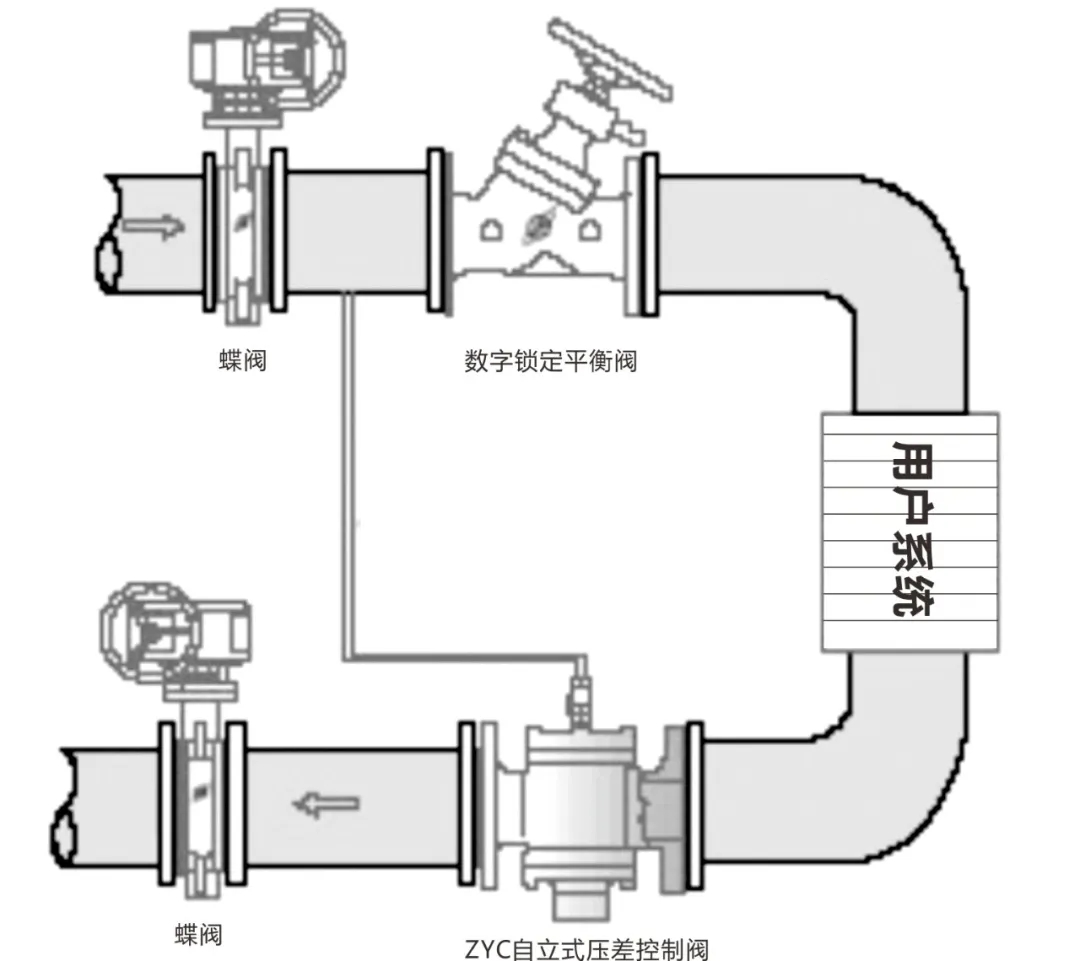

　　典型安裝示意圖
